Pourquoi personne ne la voit
L’air qui s’échappe d’un raccord ne laisse aucune trace, et son sifflement se perd dans le bruit d’un atelier. Quand la pression baisse, le compresseur reste simplement plus longtemps en charge : les machines continuent de tourner, personne ne remarque rien.
Pourtant, dans une usine peu entretenue, les fuites absorbent souvent 20 à 30 % du débit produit par les compresseurs. C’est le constat du département américain de l’Énergie (US DOE), du Compressed Air Challenge et du guide de l’air comprimé de l’ATEE, relu par l’ADEME. Un suivi régulier les ramène sous 10 % : le DOE retient 5 à 10 % du débit total comme objectif raisonnable pour un site industriel.
Le DOE liste aussi ce que les fuites coûtent hors électricité : une pression qui fluctue, donc des outils et des machines moins efficaces ; plus de capacité de compression installée qu’il n’en faudrait ; et des compresseurs qui tournent et cyclent davantage, donc plus d’heures de marche, un entretien plus fréquent et une durée de vie raccourcie.
Une seule fuite de 3 mm, chiffrée
Le guide de l’ATEE donne un repère simple : dans un réseau à 7 bar, un trou de 3 mm laisse fuir environ 12 l/s, soit 43,8 m³/h. Pour le compenser, il faut environ 7 kW de compression, en continu, tant que le réseau reste sous pression.
En euros, multipliez par votre prix du kWh : chaque 0,10 € du kWh représente 4 200 € par an pour cette seule fuite. Autrement dit, un trou de 3 mm, c’est un compresseur de 7 kW qui tournerait en charge toutes ces heures pour ne rien alimenter. Et un réseau en compte rarement un seul.
Le débit grimpe avec le carré du diamètre
Le DOE publie un tableau des débits de fuite selon le diamètre de l’orifice. Le débit est proportionnel au carré du diamètre : doubler le diamètre multiplie la fuite par quatre. Il croît aussi avec la pression du réseau. Voici ses valeurs à 100 psig (6,9 bar), converties en unités métriques.
| Orifice | Débit à 6,9 bar | Puissance à compenser |
|---|---|---|
| 1,6 mm1/16 de pouce | 3,0 l/s11 m³/h | ≈ 1,1 kW |
| 3,2 mm1/8 de pouce | 11,9 l/s43 m³/h | ≈ 4,5 kW |
| 6,4 mm1/4 de pouce | 47,6 l/s171 m³/h | ≈ 18 kW |
| 9,5 mm3/8 de pouce | 107 l/s386 m³/h | ≈ 41 kW |
Valeurs du DOE pour un orifice idéal. Le DOE les multiplie par 0,97 pour un orifice arrondi et par 0,61 pour un orifice à bord vif, plus proche d’une vraie fuite. Puissance calculée avec le ratio du DOE, environ 18 kW pour 100 cfm (1 cfm = 0,472 l/s).
Les deux sources se recoupent sur le débit : environ 12 l/s pour un trou de 3 mm chez l’une comme chez l’autre. Elles divergent sur la puissance, environ 4,5 kW chez le DOE contre 7 kW chez l’ATEE, parce qu’elles ne supposent pas le même rendement de compresseur. Le vôtre se mesure sur votre centrale : c’est le terme qui manque au calcul.
Le débit d’une fuite croît avec la pression du réseau (DOE). Et baisser la pression de 1 bar réduit de 6 à 8 % l’énergie des compresseurs (BREF européen sur l’efficacité énergétique). Une pression réglée au juste besoin réduit donc à la fois l’énergie de compression et le débit des fuites.
Le calcul pour tout le réseau
Le même raisonnement s’applique au débit de fuite total de votre réseau :
- Débit de fuite : mesuré pendant un arrêt (voir plus bas). Un pourcentage moyen donne un ordre de grandeur, pas un chiffre à présenter à votre direction.
- Puissance spécifique : puissance électrique absorbée par la centrale divisée par le débit qu’elle produit, sur la même période. Repères publiés : environ 0,38 kW par l/s chez le DOE (18 kW pour 100 cfm), environ 0,58 kW par l/s dans l’exemple de l’ATEE.
- Heures sous pression : pas seulement les heures de production. Un réseau laissé sous pression le week-end fuit le week-end.
- Prix du kWh : celui de votre contrat.
Mesurer le débit de fuite pendant un arrêt
Pendant un arrêt de production, réseau maintenu sous pression, plus aucune machine ne consomme d’air. Ce que les compresseurs fournissent encore part dans les fuites, et dans les quelques consommateurs restés en marche. C’est la mesure la plus directe : elle porte sur votre réseau, pas sur une moyenne.
Avec un débitmètre en sortie de centrale
Le débit moyen lu pendant la fenêtre d’arrêt est le débit de fuite, aux consommateurs restés en marche près. Le débitmètre se pose une fois sur le collecteur ; ensuite, chaque arrêt redonne la mesure.
Sans débitmètre : le temps en charge
Sur un compresseur à vitesse fixe régulé en charge / vide, le débit fourni se calcule par la durée en charge rapportée à la durée totale de fonctionnement (Ressources naturelles Canada). Pendant l’arrêt, s’il est en charge un quart du temps, il fournit environ un quart de son débit nominal : c’est le débit des fuites. Les compteurs d’heures en charge du contrôleur, relevés avant et après la fenêtre, ou une pince ampèremétrique suffisent. La méthode ne vaut pas pour un compresseur à vitesse variable, dont le débit suit la vitesse.
La purge de régénération des sécheurs à adsorption, les purgeurs de condensats temporisés, les machines restées en veille, une soufflette oubliée. Repérez-les une fois : ils changent peu d’un arrêt à l’autre. Une hausse du débit d’arrêt, d’une semaine sur l’autre, signale donc une nouvelle fuite.
Localiser et réparer : les plus grosses d’abord

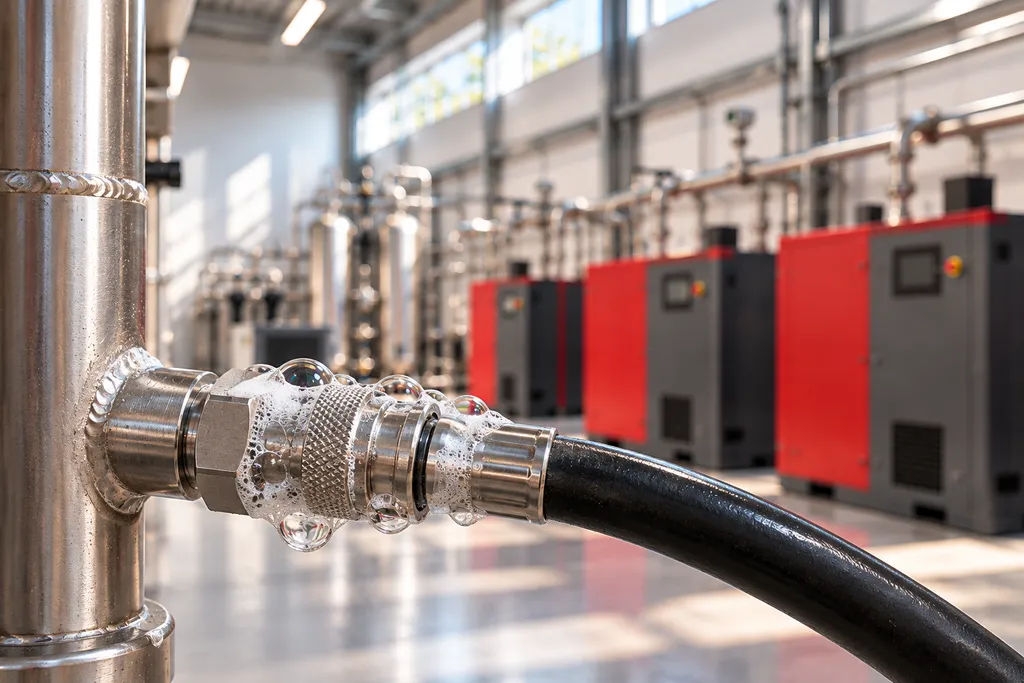

La mesure dit combien, pas où. Pour localiser, le DOE recommande un détecteur acoustique à ultrasons, qui capte le sifflement haute fréquence d’une fuite ; l’eau savonneuse appliquée au pinceau marche aussi, plus lentement. C’est un travail de terrain, celui de votre mainteneur.
Les points à visiter en priorité, selon le DOE : raccords et raccords rapides, flexibles et tubes, jonctions de tuyauterie, filtres-régulateurs-lubrificateurs, purgeurs de condensats, vannes, brides, presse-étoupes, filetages étanchés à la pâte, et les appareils en bout de ligne.
Réparez les plus grosses d’abord. Dans l’exemple chiffré du DOE, un site comptait 160 fuites : 10 fuites de 1/4 de pouce pesaient à elles seules près de 70 % du coût total.
Une réparation ne dure pas : suivre d’un arrêt à l’autre
« Réparer les fuites une fois ne suffit pas », écrit le DOE, qui recommande un programme continu : repérer et étiqueter, suivre, réparer, vérifier. De nouvelles fuites apparaissent avec les interventions, les vibrations et les raccords qui vieillissent. Une campagne annuelle laisse une fuite neuve couler jusqu’à la suivante ; une mesure refaite à chaque arrêt la montre dès l’arrêt suivant.
SEENTINEL mesure en continu la centrale d’air comprimé, toutes marques : débit, pression, énergie et état de chaque compresseur. S’il n’y a pas de débitmètre, on en ajoute un. Le débit des arrêts se suit ainsi d’un arrêt à l’autre, et le poste SEENTINEL Pro, en salle des compresseurs, affiche le taux de fuite du dernier test. La localisation reste un travail de terrain, aux ultrasons.
Vérifier mes machines : nous vous répondons machine par machine, sous 48 h ouvrées, sur ce que SEENTINEL peut lire chez vous.
Et le financement ?
La réparation des fuites relève de la maintenance courante. Côté mesure, la fiche CEE IND-UT-134 vise les systèmes de mesurage d’indicateurs de performance énergétique, air comprimé compris ; l’éligibilité d’une opération se vérifie avec l’obligé ou le délégataire, fiche en main. Le détail des fiches en vigueur : CEE et air comprimé, les fiches réellement en vigueur. Et si vos compresseurs passent beaucoup de temps à vide, lisez aussi vitesse variable ou vitesse fixe : comment choisir.
Sources, vérifiées le 11 octobre 2026 : US DOE, Compressed Air Tip Sheet #3 (2004) ; Compressed Air Challenge, Fact Sheet #7 (2026) ; ATEE, Guide pratique de l’air comprimé (2013) ; Commission européenne, BREF Efficacité énergétique (2009) ; Ressources naturelles Canada, guide de l’air comprimé ; Catalogue des opérations standardisées CEE. Les exemples chiffrés reposent sur les hypothèses écrites à côté d’eux ; seuls vos relevés donnent votre coût.
