Le point de rosée en 2 minutes
L'air aspiré par vos compresseurs contient de la vapeur d'eau. Refroidi, il atteint une température où cette vapeur ne tient plus et se condense : c'est son point de rosée. Comprimer l'air y contribue : la compression concentre la vapeur d'eau, et c'est au refroidissement qui suit, dans le refroidisseur final et le réseau, que l'eau se condense.
En air comprimé, la grandeur utile est le point de rosée sous pression : la température de condensation sous la pression du réseau. Il diffère du point de rosée du même air détendu à la pression atmosphérique, et c'est lui que mesure une sonde en sortie de sécheur et que vise la norme. Retenez la règle : plus il est bas, plus l'air est sec.
Un réseau dont le point le plus froid reste au-dessus du point de rosée ne voit pas d'eau condenser. L'inverse suffit à tout gâcher : un seul tronçon froid (une traversée de cour en hiver, un local non chauffé) et l'eau apparaît là, et seulement là.
Abaisser ce point de rosée, c'est le métier du sécheur. Le frigorifique est le plus répandu ; le sécheur par adsorption est celui qui sèche le plus (US DOE). Leurs rôles ne sont pas les mêmes, on y revient plus bas.
Ce que l'eau fait à un réseau d'air comprimé
- Corrosion : un réseau acier qui voit de l'eau rouille de l'intérieur ; les dépôts partent ensuite encrasser filtres, électrovannes et buses.
- Pneumatique : vérins qui se grippent, électrovannes qui collent, lubrification lessivée. Les micro-arrêts se multiplient bien avant la panne franche.
- Produit fini : en agroalimentaire, en pharmacie, en peinture ou en électronique, l'air touche le produit. De l'eau dans le réseau, c'est un risque de non-conformité, donc un arrêt qualité, qui peut coûter plus cher que l'arrêt technique (voir combien coûte une heure d'arrêt).
- Gel : une conduite extérieure transforme l'eau résiduelle en bouchon de glace au premier hiver sérieux. Le sécheur frigorifique lui-même n'est pas fait pour un local qui gèle : l'eau peut geler en lui et l'endommager (US DOE).
Les classes d'eau ISO 8573-1
La norme ISO 8573-1 (édition 2010) classe la pureté de l'air comprimé sur trois polluants, dans cet ordre : particules, eau, huile. Une qualité « 1:2:1 » se lit donc classe 1 en particules, 2 en eau, 1 en huile. Pour l'eau, les classes 1 à 6 se définissent par un point de rosée sous pression maximal :
| Classe | Point de rosée sous pression | Ce qu'il faut pour l'atteindre |
|---|---|---|
| 1 | ≤ −70 °C | Un sécheur par adsorption. Sous 0 °C, ces classes sont hors de portée d'un frigorifique. |
| 2 | ≤ −40 °C | |
| 3 | ≤ −20 °C | |
| 4 | ≤ +3 °C | Au-dessus de 0 °C. Un sécheur frigorifique en bon état vise +2 à +4 °C : la classe 4 au mieux. |
| 5 | ≤ +7 °C | |
| 6 | ≤ +10 °C |
Classe 0 : plus stricte que la classe 1, fixée au cas par cas par l'utilisateur. Classes 7 à 9 : définies par l'eau liquide, pas par un point de rosée (ICS Schneider). Table de l'ISO 8573-1:2010 telle que la reproduit CS Instruments ; valeurs du frigorifique : US DOE.
Le piège classique : choisir la classe sur la moyenne du réseau. Elle se choisit sur son point le plus froid, ou sur le cahier des charges du procédé quand l'air touche le produit. Un réseau intérieur à +3 °C de point de rosée qui traverse dix mètres de cour extérieure condense l'hiver. À l'inverse, sécher plus bas que nécessaire coûte de l'énergie sans rien apporter (US DOE).

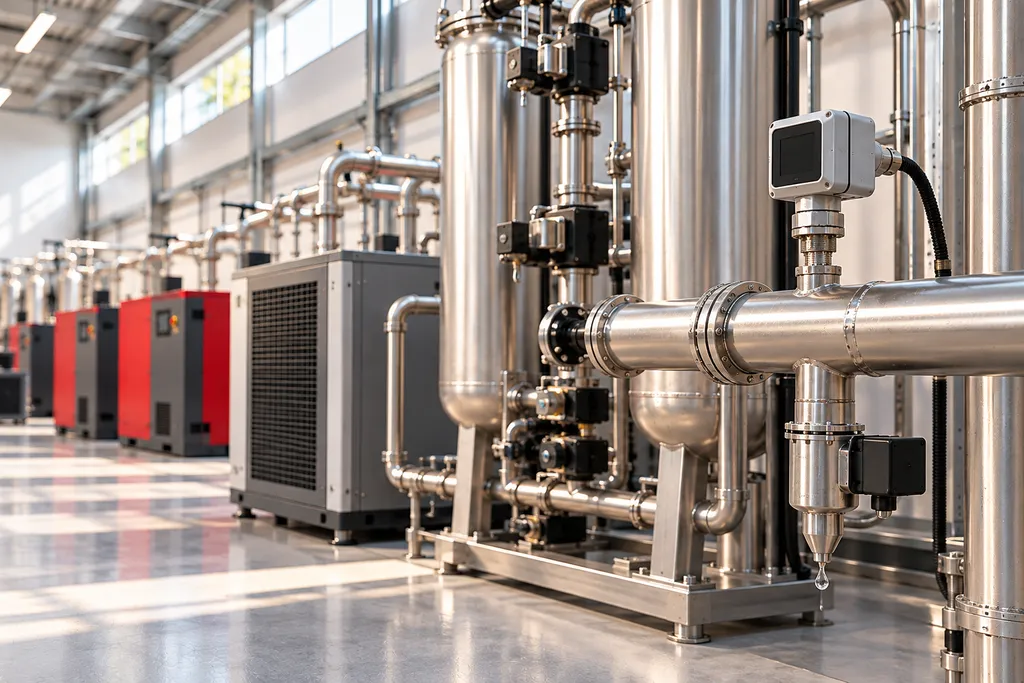

Frigorifique et adsorption : deux rôles différents
Le sécheur frigorifique refroidit l'air jusqu'à la température de son évaporateur, puis un séparateur et un purgeur évacuent l'eau condensée. Pour ne pas geler, l'évaporateur ne descend pas sous 0 °C : en tenant compte du rendement du séparateur, le point de rosée obtenu se situe vers +2 à +4 °C (US DOE). Pour un sécheur frigorifique conventionnel, c'est un plancher, pas un réglage.
Le sécheur par adsorption piège la vapeur dans les pores d'un dessiccant, en deux colonnes qui alternent séchage et régénération. Sa valeur nominale courante est −40 °C (US DOE), et il peut descendre plus bas.
Sur un site équipé de sécheurs par adsorption, le frigorifique placé en amont, quand il y en a un, est un pré-traitement : il retire le gros de l'eau, l'adsorption fait la classe. La classe d'eau du site se juge donc sur les sécheurs par adsorption, jamais sur le frigorifique.
Sur un réseau qui n'a qu'un sécheur frigorifique, l'air livré est au mieux en classe 4.
Le point de rosée du frigorifique n'en reste pas moins un signal de maintenance de premier ordre : quand il monte, l'adsorption en aval reçoit plus d'eau à retirer. Et un sécheur par adsorption dérive lui aussi (dessiccant qui vieillit, régénération qui se dérègle) : c'est alors la classe du site qui se dégrade. On suit donc les deux.
Pourquoi un sécheur frigorifique dérive
Un sécheur frigorifique est une petite machine frigorifique : il extrait la chaleur de l'air comprimé et doit la rejeter, par son condenseur et sa ventilation. Sa capacité est donnée pour des conditions d'entrée de référence ; un air qui entre plus chaud la réduit, et un débit au-delà de cette capacité le surcharge. Dans les deux cas, le point de rosée monte (US DOE).
Les dérives lentes, qui se voient venir
- Condenseur encrassé : la poussière d'atelier colmate l'échangeur. La correction est la moins chère qui soit : un nettoyage.
- Ventilation dégradée : grille obstruée, ventilateur fatigué, ou air chaud recyclé dans un local trop petit.
- Local ou air d'entrée trop chaud : salle des compresseurs mal ventilée l'été, ou refroidisseur final de compresseur encrassé qui envoie un air plus chaud au sécheur.
- Charge de fluide frigorigène en baisse : micro-fuite du circuit, perte de capacité progressive.
- Débit devenu trop fort : le site a ajouté des consommateurs, ou une pointe de demande dépasse ce que le sécheur sait traiter.
Les casses franches, qui se voient tout de suite
- Ventilateur ou compresseur frigorifique à l'arrêt : le sécheur ne refroidit plus, le point de rosée monte d'un coup.
- Purgeur bloqué : l'eau condensée n'est plus évacuée et repart vers le réseau.
Les premières laissent du temps, à condition que quelqu'un regarde la courbe. Les secondes demandent une alerte qui arrive tout de suite à quelqu'un.
Point de rosée qui monte et sécheur qui chauffe sont souvent la même panne vue par deux capteurs : la machine n'évacue plus sa chaleur. Mettre le point de rosée en regard de la température du local suffit souvent à orienter le diagnostic à distance, avant même d'ouvrir le capot.
La dérive type, en schéma
Voici la forme que prend une dérive lente, ici celle d'un condenseur qui s'encrasse. Le schéma est un exemple : ses valeurs sont indicatives, et le seuil d'alerte se règle sur chaque installation.
Point de rosée sous pression d’un sécheur frigorifique, en °C
- Stable vers +3 °C. Des semaines de courbe plate, sans intérêt apparent. C'est pourtant la référence de ce sécheur-là, et c'est elle qui rend la suite visible.
- La dérive se voit. La courbe quitte son plateau et monte lentement, de quelques dixièmes de degré d'abord, souvent aux heures chaudes en premier, quand le local est le moins bien ventilé. Un relevé ponctuel du matin ne voit rien ; une mesure continue montre la pente.
- L'alerte part. Le point de rosée franchit le seuil réglé pour cette installation (+6 °C sur le schéma : un choix, pas une norme). L'exploitant et son mainteneur reçoivent la même alerte, et l'intervention se planifie.
- Eau dans le réseau. Le point de rosée dépasse la température du point le plus froid du réseau : l'eau condense là, puis gagne purges, filtres et machines. Sans mesure, c'est à ce moment qu'on « découvre » la panne, par ses dégâts.
Toute la valeur tient entre l'étape 2 et l'étape 4 : la panne est connue, la pièce se commande sans urgence, l'intervention se cale sur un arrêt prévu. La durée de cette avance dépend de la panne ; une casse franche, elle, n'en laisse aucune, d'où l'alerte immédiate.
Mesurer, alerter, intervenir
- Mesurer en continu, en sortie de chaque sécheur, frigorifique comme adsorption. Un relevé mensuel rate la pente de l'étape 2, donc toute l'avance. Les méthodes de mesure de l'humidité font l'objet de la partie 3 de la même norme (ISO 8573-3).
- Connaître la référence de chaque sécheur : la valeur stable d'un frigorifique n'est pas celle de son voisin, encore moins celle d'un sécheur par adsorption.
- Régler le seuil sur l'installation : au-dessus de la référence habituelle, avec une marge sous la température du point le plus froid du réseau. Il n'existe pas de valeur universelle.
- Faire arriver l'alerte à quelqu'un : une alerte qui dort dans une boîte de réception n'a servi à rien. Elle doit aller aux bonnes personnes, et monter d'un niveau si personne ne la prend.
- Corréler : point de rosée, température du local et débit sur la même courbe. Un pic les seuls jours chauds pointe la ventilation du local ; une montée qui suit le débit pointe la capacité ; une dérive par tous les temps pointe le sécheur lui-même.
- Intervenir à froid : nettoyage du condenseur, contrôle du purgeur et de la ventilation, recherche de fuite par un frigoriste. Le but n'est pas la courbe : c'est qu'une panne subie devienne une intervention planifiée.
Ce que SEENTINEL fait de ce signal
SEENTINEL mesure en continu la centrale d'air comprimé, point de rosée compris, avec le débit, la pression et l'état de chaque compresseur. Le Node lit les contrôleurs et les capteurs sur site (une sonde est ajoutée quand une machine ne communique pas) et envoie ses données en sortie, sans connexion entrante sur le réseau de l'usine.
- Le point de rosée et la pression sont jugés minute par minute contre les seuils configurés, et chaque écart est daté ; l'huile et les particules viennent de vos analyses de laboratoire.
- La classe d'eau ISO 8573-1 se juge sur les sécheurs par adsorption, jamais sur le frigorifique : le point de rosée de celui-ci est suivi comme un signal de maintenance. La qualité livrée au procédé, elle, se vérifie au point de contrôle fixé dans votre cahier des charges.
- Quand un seuil est franchi, l'alerte part vers les contacts déclarés, par notification mobile et e-mail, et remonte au niveau suivant tant que personne ne la prend.
- Côté maintenance, l'alerte crée un bon d'intervention pré-rempli ; le technicien a l'historique de la machine sur son téléphone, même hors ligne, et le bon est signé sur place et horodaté. Le diagnostic se prépare à distance, avant la tournée.
C'est le scénario que racontent nos pages Industriels et Mainteneurs : un point de rosée en hausse depuis 48 h, la même alerte chez l'exploitant et chez son mainteneur, et une intervention faite avant que la production ne s'en aperçoive.
Le point de rosée sous pression est l'indicateur avancé de votre traitement d'air. Un frigorifique vise environ +3 °C, soit la classe 4 au mieux ; sur un site équipé de sécheurs par adsorption, c'est sur eux que se juge la classe d'eau. Une dérive lente se voit sur la courbe avant que l'eau n'arrive : une mesure continue, une référence par sécheur et un seuil réglé sur l'installation suffisent à intervenir avant. Pour voir où se place cette mesure parmi les autres, lisez ce qu'on mesure vraiment sur une centrale d'air comprimé.
Sources, vérifiées le 11 octobre 2026 : ISO 8573-1:2010, Air comprimé, partie 1 : polluants et classes de pureté ; CS Instruments, Mesure de la qualité de l'air comprimé selon la norme ISO 8573 (table des classes, p. 2) ; ICS Schneider Messtechnik, qualité de l’air comprimé selon ISO 8573 (classes 7 à 9 : eau liquide) ; US Department of Energy, Improving Compressed Air System Performance, 3e édition (p. 12, 43 et 48).
