La plaque dit ce que le parc peut faire, pas ce dont le site a besoin
La plaque d’un compresseur donne une puissance et un débit nominaux. Une offre de machines se construit sur quatre réponses qu’aucune plaque ne donne :
- le débit réellement consommé, heure par heure : la base, la pointe, le creux ;
- la pression dont les usages ont besoin, et celle que la centrale produit pour y arriver ;
- la part de l’air qui part en fuites, la nuit et le week-end ;
- ce que le traitement d’air tient : le point de rosée en sortie de sécheur, aux heures chargées comme aux heures creuses.
Le piège classique est le remplacement à l’identique. Si le parc en place est surdimensionné, le reproduire reconduit le défaut : d’après le département de l’Énergie américain (US DOE), un compresseur surdimensionné est très peu efficace, parce que la plupart des machines consomment plus d’énergie par mètre cube produit quand elles tournent à charge partielle.
Au commercial et au technicien du mainteneur, pour une décision : quelles machines proposer à ce client. Elle se fait une fois, avant l’offre. On l’appelle souvent « audit » de la centrale ; ce n’est pas l’audit énergétique réglementaire, qui relève d’un auditeur reconnu. C’est un outil de dimensionnement.

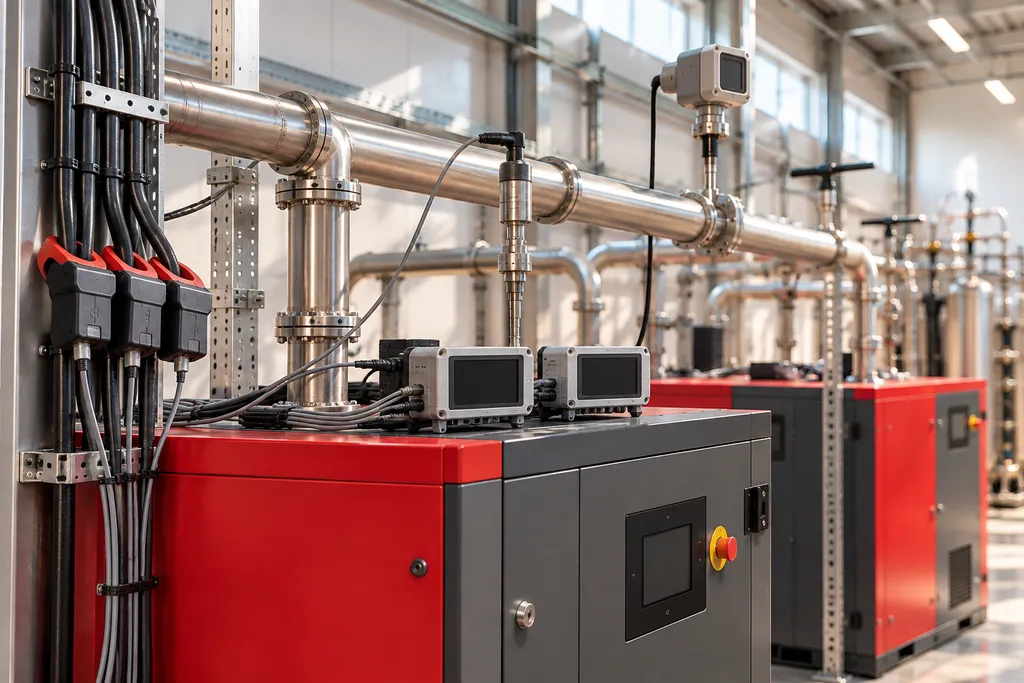

Ce qu’on enregistre, et où
La norme ISO 11011, qui encadre l’évaluation énergétique d’une installation d’air comprimé, la découpe en trois sous-ensembles : la production, le transport (le réseau) et l’utilisation. La campagne de mesure doit voir les trois. Cinq grandeurs couvrent l’essentiel :
| Grandeur | Où | Ce qu’elle tranche |
|---|---|---|
| Puissance (à défaut, intensité) | Alimentation de chaque compresseur | Heures en charge, à vide, à l’arrêt ; énergie réelle ; rôle de chaque machine |
| Pression | Sortie de centrale après traitement, et bout de réseau | Pression réellement nécessaire ; pertes de charge du traitement et du réseau |
| Débit | Collecteur de sortie, si un point de mesure existe ou peut être créé | Base, pointe et creux de la demande, en m³/h |
| Point de rosée sous pression | Sortie de sécheur | Ce que le sécheur tient selon le débit et la température |
| Température ambiante | Salle des compresseurs | Conditions de refroidissement, qui entrent dans le choix du sécheur et de la ventilation |
Sur l’énergie, le DOE est net : une mesure ponctuelle d’intensité et de tension ne donne qu’une estimation grossière de la consommation annuelle ; un wattmètre associé à un enregistreur lit directement les kW. Une pince ampèremétrique seule permet de distinguer la charge, le vide et l’arrêt, mais l’énergie se calcule mieux sur la puissance.
Sans débitmètre, le débit se reconstitue à partir des machines. Le DOE admet d’estimer la pointe d’un réseau existant à partir de la réponse des compresseurs dans les enregistrements. Pour une machine à vitesse fixe en régulation charge/vide :
C’est une estimation, à présenter comme telle dans le rapport.
Un relevé ponctuel photographie un instant. Le DOE le résume ainsi : des mesures prises à un moment donné, même à chaque poste, apportent des réponses, pas l’image complète. Seul un enregistreur montre comment le système fonctionne dans le temps, pointes et creux compris.
Pourquoi une semaine entière, nuits et week-end compris
Un site vit en cycles hebdomadaires : équipes, pauses, creux de nuit, arrêt ou ralenti du week-end, redémarrage du lundi. Le DOE recommande d’établir le profil de charge sur 24 heures, et sur plusieurs jours voire une semaine quand la demande varie beaucoup. Mesurer moins longtemps, c’est risquer de manquer l’un des trois moments qui fixent le dimensionnement :
- La pointe. Elle fixe la capacité totale à installer. Pour une forte demande de courte durée, le DOE recommande l’air stocké dans un réservoir plutôt qu’une machine de plus.
- Le creux. Il fixe la plus petite demande que la centrale doit servir sans gaspiller, donc la plage de la machine d’appoint.
- L’arrêt de production. Personne ne tire d’air : ce qui reste consommé est le talon de fuites du réseau, mesuré et non estimé.
T est le temps en charge, t le temps à vide, relevés sur un compresseur en régulation charge/vide quand aucun usage ne consomme : la machine cycle uniquement à cause des fuites. Le DOE situe un réseau bien entretenu sous 5 à 10 % de fuites, un réseau qui ne l’est pas autour de 20 %, parfois jusqu’à 30 %. Sur la courbe d’une semaine, ce talon se voit sans calcul : la consommation plancher qui ne descend jamais à zéro, usine arrêtée. Pour le chiffrer, voir combien coûte vraiment une fuite d’air comprimé.
Le DOE le note : les fuites conduisent à ajouter de la capacité de compression inutile. Dans l’offre, séparez le besoin utile du talon de fuites, et dites au client sur quelle hypothèse la centrale est dimensionnée : avec ses fuites actuelles, ou après une campagne de recherche et de réparation.
Ce qu’on lit dans les courbes
La courbe de base est celle de chaque compresseur. Une machine à vitesse fixe a trois états, et l’enregistrement de puissance les sépare nettement :
- En charge : la machine produit de l’air, à pleine puissance.
- À vide : le moteur tourne, la machine ne produit pas d’air. D’après le DOE, une vis lubrifiée à vide absorbe 15 à 35 % de sa puissance à pleine charge, sans travail utile. Ce sont les plages surlignées ci-dessous.
- À l’arrêt : elle ne consomme rien.
Puissance absorbée par un compresseur à vitesse fixe, sur une journée
Sur cet exemple : arrêt la nuit, alternance de charge et de vide pendant la production, une heure et demie à vide à la pause de midi, puis trois heures et demie à vide le soir avant l’arrêt. Ces longues plages disent qu’une machine reste en marche alors qu’il n’y a presque plus de demande à servir. Sur la semaine et pour chaque machine, on en tire :
- Le taux de charge (heures en charge sur heures de marche) : quelle machine porte la base, laquelle fait l’appoint, laquelle ne sert presque pas.
- La fréquence des cycles charge/vide. Des cycles très courts signalent un stockage effectif insuffisant, que le DOE associe à une baisse du rendement et de la fiabilité.
- La pression produite face à la pression nécessaire. Pour les réseaux vers 7 bar, le DOE donne environ 1 % d’énergie en plus pour 2 psi de plus au refoulement, à plein débit, soit de l’ordre de 7 % par bar (1 bar = 14,5 psi). S’y ajoute l’air consommé en plus par les fuites et les usages non régulés, qui tirent davantage à pression plus haute.
- La monotone de débit : le débit de la semaine classé du plus fort au plus faible. Elle dit combien d’heures se passent à la pointe, au creux et entre les deux, donc quelle combinaison de machines couvre la semaine. L’arbitrage est détaillé dans vitesse variable ou vitesse fixe.
- Le point de rosée face au débit et à la température. Un sécheur qui décroche aux heures chargées ou par forte chaleur est sous-dimensionné pour le site, même s’il tient en moyenne. Voir le point de rosée, signal avant la panne.
Ce qu’on en tire pour l’offre
L’enregistrement n’a de valeur que s’il change l’offre. Voici ce qu’il tranche, décision par décision.
| Décision | Ce qui la tranche dans l’enregistrement |
|---|---|
| Nombre et taille des compresseurs | La base et la pointe mesurées, pas la somme des plaques. D’après le DOE, plusieurs machines plus petites avec séquencement restent efficaces hors pointe, là où une seule grosse tourne à charge partielle. |
| Vitesse variable ou fixe | L’amplitude de la demande. Dans une centrale à plusieurs machines, la vitesse variable fait l’appoint et les autres tournent à pleine charge ; le DOE situe son meilleur rendement entre 30 et 80 % de vitesse la plupart du temps. Une demande forte et plate se sert en vitesse fixe. |
| Sécheur | Le débit de pointe réel, la pression, la température de la salle et le point de rosée exigé par les usages ; le comportement du sécheur actuel aux heures chargées. Un point de rosée négatif demande un sécheur à adsorption. |
| Filtration | La qualité d’air exigée au point d’usage, et la perte de charge mesurée à travers le traitement : chaque étage de filtration coûte de la pression, donc de l’énergie. |
| Volume de stockage | Les cycles courts et les pointes brèves : de l’air stocké plutôt qu’une machine de plus. |
| Pression de service | La pression nécessaire au point d’usage le plus exigeant, plus les pertes de charge mesurées. Pas l’ancien réglage. |
Ce que doit contenir le rapport de mesure
- Les courbes brutes de la semaine, machine par machine, pas seulement des moyennes : les moyennes effacent les cycles, et les cycles sont le diagnostic.
- Le temps en charge, à vide et à l’arrêt de chaque compresseur.
- La pression en sortie de centrale et au point le plus défavorisé du réseau.
- Le talon de fuites mesuré pendant les arrêts, avec la méthode utilisée.
- Le comportement du sécheur : point de rosée face au débit et à la température.
- Les hypothèses écrites : prix du kWh, heures de fonctionnement annuelles, débit nominal retenu pour chaque machine.
L’offre qui en sort dit sur quel profil elle est dimensionnée. Toute comparaison d’énergie entre l’existant et la proposition est un calcul : on le présente avec ses hypothèses, jamais comme un résultat acquis. Si l’offre comprend un variateur de vitesse, un séquenceur, un sécheur à adsorption ou une récupération de chaleur, certaines fiches de certificats d’économies d’énergie peuvent en financer une partie, sous conditions : voir les aides CEE pour l’air comprimé en 2026.
Une semaine d’enregistrement, des fuites mesurées pendant les arrêts, et une offre qui dit sur quel profil elle est dimensionnée. Le nombre et la taille des machines, la vitesse variable, le sécheur, la filtration, le stockage et la pression de service se choisissent sur la mesure, pas sur la plaque.
Après la mise en service : vérifier que la centrale tient le profil
Chez SEENTINEL, l’enregistrement d’une semaine est un outil des mainteneurs partenaires : il se pose chez un prospect, une fois, pour préparer l’offre de machines sur des mesures réelles.
Une fois la centrale installée, la mesure peut rester en place : débit, pression, point de rosée, énergie et état de chaque compresseur, toutes marques, en continu. Quand un seuil est franchi, l’alerte part vers les contacts déclarés, chez le client comme chez le mainteneur. Des mois plus tard, on voit sur les courbes si la centrale vendue sert le profil pour lequel elle a été dimensionnée.
La mesure d’une semaine chez vos prospects pour préparer vos offres, puis la supervision et la GMAO de la centrale chez vos clients. Voir l’offre partenaire ou parler de votre parc clients.
Sources, vérifiées le 11 octobre 2026 : US DOE, Improving Compressed Air System Performance: A Sourcebook for Industry, 3e édition ; ISO 11011:2013, Air comprimé, efficacité énergétique, évaluation. La conversion de la règle du DOE en pourcentage par bar est la nôtre (1 bar = 14,5 psi).
